一、概述
采用本設備能在石油、化工裝備中對管道內工藝狀況下的各種有毒、有害、易燃等危險的中、低壓氣、液介質進行無泄漏采樣，樣品的代表性強、準確性高。本采樣器密封性好、有效地防止有毒、有害介質對操作者的傷害。同時不會污染環境、避免了易燃、易爆介質在采樣時可能造成的危險事故，符合國家對環保和防火、防爆規范的要求。

二、產品規格、型號及技術參數（見表1）
表1

型號技術參數	HQ-401	HQ-402	HQ-403	HQ-404
設計壓力MPa	0—4	0—4	0—4	0—4
采樣溫度℃	-20—80	-20—400	-20—60	-20—60
采樣量ml	60—100	60—100	60—100	60—100
外形尺寸	1200×680×240	1200×680×350	1200×500×240	1200×500×240

三、產品尺寸

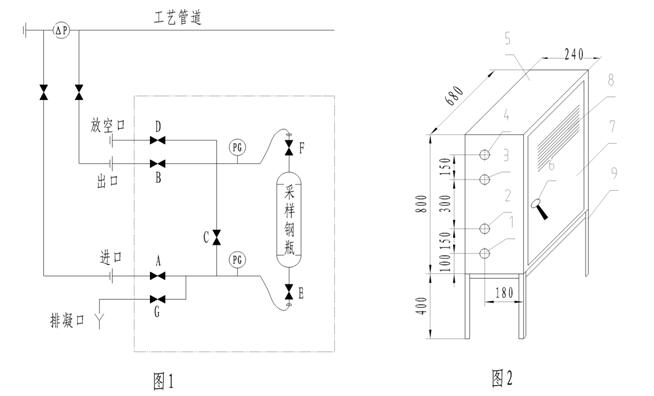

1、HQ-401型采樣器（采樣接管流程圖見圖1、安裝尺寸示意圖見圖2、編號說明見表2）




表2

序號	名稱	數量	說明
1	排凝口	1	DN15帶配對凹凸面法蘭
2	采樣進口	1	DN15帶配對凹凸面法蘭
3	采樣出口	1	DN15帶配對凹凸面法蘭
4	放空口	1	DN15帶配對凹凸面法蘭
5	樣箱	1	680×240×800
6	安全鎖	1	帶拉手
7	箱門	1	718×598×20
8	散熱窗	2	后箱板與箱門相同
9	箱架	1	680×240×400

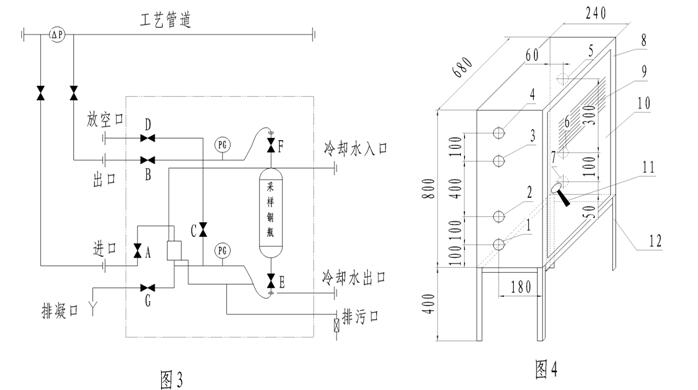

2、HQ-402型采樣器（采樣接管流程圖見圖3、安裝尺寸示意圖見圖4、編號說明見表3）
表3

序號	名稱	數量	說明
1	排凝口	1	DN15帶配對凹凸面法蘭
2	采樣進口	1	DN15帶配對凹凸面法蘭
3	采樣出口	1	DN15帶配對凹凸面法蘭
4	放空口	1	DN15帶配對凹凸面法蘭
5	冷卻水出口	1	DN15帶配對凹凸面法蘭
6	冷卻水入口	1	DN15帶配對凹凸面法蘭
7	排污口	1	DN15帶配對凹凸面法蘭
8	樣箱	1	680×350×800
9	散熱窗	2	后箱板與箱門相同
10	箱門	1	718×598×20
11	安全鎖	1	帶拉手
12	箱架	1	680×240×400





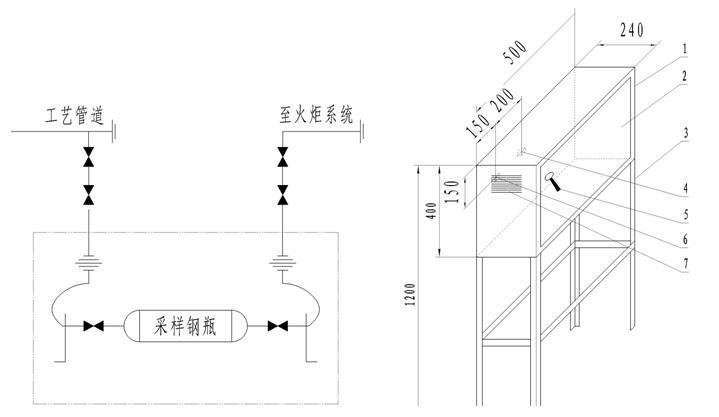

3、HQ-403型采樣器（采樣接管流程圖見圖5、安裝尺寸示意圖見圖6、編號說明見表4）



表4

序號	名稱	數量	說明
1	樣箱	1	500×240×400
2	箱門	1	418×318×20
3	箱架	1	500×240×800
4	采樣出口	1	Φ24
5	安全鎖	1	帶拉手
6	采樣進口	1	Φ24
7	散熱窗	2	兩側面相同

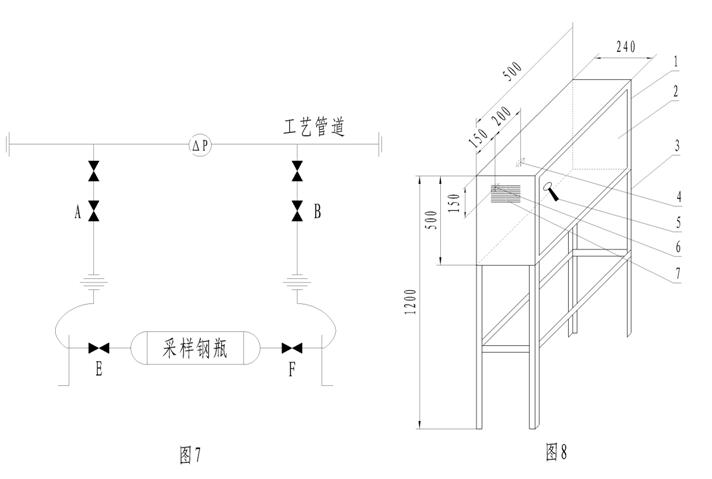

4、HQ-404型采樣器（采樣接管流程圖見圖7、安裝尺寸示意圖見圖8、編號說明見表5
表5

序號	名稱	數量	說明
1	樣箱	1	500×240×400
2	箱門	1	418×318×20
3	箱架	1	500×240×800
4	采樣出口	1	Φ24
5	安全鎖	1	帶拉手
6	采樣進口	1	Φ24
7	散熱窗	2	兩側面相同




四、使用說明
1、采樣前各閥門均處于關閉狀態、裝上采樣鋼瓶。
2、依次打開閥門A、B及鋼瓶兩端切數閥E、F，介質經鋼瓶循環采樣。
3、待壓力表指示穩定后，關閉閥A、B、E、F；打開閥C、D將系統內壓力降到正常壓力（壓力表指示降至常壓穩定）。
4、關閉閥門C、D，取下鋼瓶。
5、閥G為排液閥，用于排出系統內殘液，不排液時關閉。
6、為保證正常采樣，采樣進出口需要一定壓差，一般要求壓差不小于0.01MPa。

五、注意事項
1、采樣瓶采集介質應為其容積的70%—85%。
2、已裝滿采樣介質的采樣瓶，必須遠離火源，禁止接近高溫和陽光暴曬。
3、使用前應仔細檢查采樣器各管道接頭是否聯接堅密，如有松動，應及時檢修后方可使用。
4、采樣瓶與軟管接頭密封件應經常檢查，如有損壞，應及時更換。

六、訂貨須知
1、本廠生產的全封閉采樣器，其法蘭標準采用JB標準，用戶如采用HG、GB、SH或ANSI、JIS等法蘭標準，應在合同中注明。
2、箱體材質為碳鋼，其余為不銹鋼（或按用戶要求而定）。
3、采樣器容積：100ml（或按用戶要而定）
4、除樣本所列產品外，我廠可根據用戶需要，設計、制造符合特殊工藝要求的采樣器。
