首頁本系列消聲器是一種阻抗復合消聲器，阻性段采用列管吸聲通道，抗性段采用小孔噴注，可與不同風量的空壓機相配套。
二、適用范圍
主要用于降低空氣壓縮機放散空氣時產生的動力性噪聲。

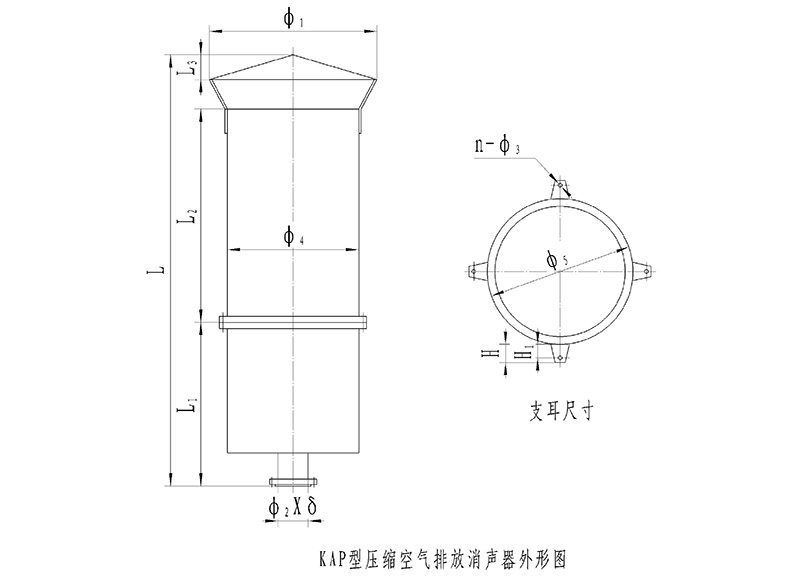

三、規格、性能、外形尺寸
| 型 號 | 適用風量m3/min | 外 形 尺 寸 （mm） | 支 耳 定 位 尺 寸 （mm） | 法 蘭 | |||||||||
| L | L1 | L2 | L3 | Φ1 | Φ1×δ | Φ4 | Φ5 | H1 | H | n-Φ3 | JB81-94 | ||
| KAP-1 | 12-18 | 1800 | 500 | 1100 | 100 | 550 | Φ89×45 | 350 | 450 | 50 | 80 | 4-Φ14 | PN1.0DN80 |
| KAP-2 | 54-96 | 2000 | 600 | 1100 | 200 | 800 | Φ159×5 | 526 | 628 | 100 | 130 | 4-Φ18 | PN1.0DN150 |
| KAP-3 | 100-204 | 2500 | 700 | 1500 | 200 | 1000 | Φ219×6 | 700 | 800 | 100 | 130 | 4-Φ18 | PN1.0DN200 |
| KAP-4 | 200-320 | 3000 | 850 | 1750 | 250 | 1200 | Φ273×12 | 860 | 940 | 100 | 130 | 4-Φ22 | PN1.0DN250 |
| KAP-5 | 288-340 | 3000 | 850 | 1750 | 250 | 1400 | Φ325×12 | 1038 | 1188 | 148 | 192 | 4-Φ22 | PN1.0DN300 |
| KAP-6 | 392-460 | 3500 | 1000 | 1900 | 400 | 1700 | Φ377×12 | 1210 | 1360 | 148 | 192 | 4-Φ22 | PN1.0DN350 |
| KAP-7 | 512-604 | 3500 | 1000 | 1900 | 400 | 1700 | Φ426×12 | 1380 | 1530 | 148 | 192 | 4-Φ22 | PN1.0DN400 |
