首頁高爐均壓放散閥消聲器系阻抗復合型，內部吸聲元件可靈活更換，可與不同規(guī)格的高爐均壓放散閥配套。
二、適用范圍
主要用于控制高爐爐頂均壓放散氣體產(chǎn)生的動力性噪聲，適用于1000、1200、1350、2500、3000、4000m3等高爐。
氣體體積：36-80m3；
氣體壓力：20-40Pa；
氣體溫度：1-400℃；
放散時間：5-20S

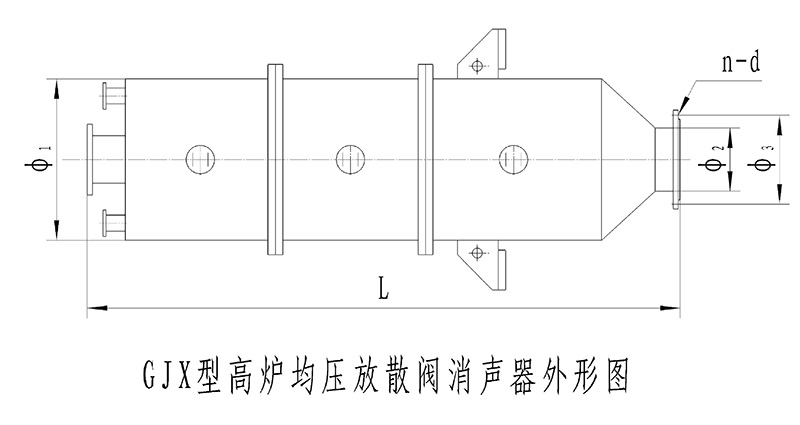

三、規(guī)格、性能、外形尺寸
表1
| 消聲器 型號 |
適 用 放 散 條 件 | 外形尺寸（mm） | 排 氣 管 法 蘭 尺 寸 | 平均 消聲量dB（A） |
壓力 損失（Kpa） |
||||||
| 氣體壓力（MPa） | 氣體 體積（m3） |
氣體溫度 （℃） |
放散 時間 （s） |
L | Φ1 | 螺紋分布尺寸 | |||||
| Φ2 | Φ3 | n-d | |||||||||
| GJX-1 | 0.22 | 40 | 5-150 | 5 | 6800 | 1980 | 1200 | 1320 | 32-Φ30 | ＞30 | ＜10.00 |
| GJX-2 | 0.25 | 80 | 100 | 10 | 9500 | 2721 | 1800 | 1970 | 44-Φ39 | ＞30 | ＜10.00 |
| GJX-3 | 0.22 | 40 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | ＞30 | ＜10.00 |
| GJX-4 | 0.2 | 36 | ≤150 | 5 | 7660 | 1980 | 1220 | 1320 | 32-Φ30 | ＞30 | ＜10.00 |
| GJX-5 | 0.4 | 80 | ＜150 | 10-20 | 9500 | 2500 | 1620 | 1760 | 40-Φ36 | ＞30 | ＜10.00 |
| GJX-6 | 0.25 | 75 | 150-400 | 5 | 10150 | 2700 | 1620 | 1760 | 40-Φ36 | ＞30 | ＜10.00 |
| GJX-7 | 0.25 | 77 | 100-120 | ≤8 | 9800 | 2800 | 1800 | 1970 | 44-Φ39 | ＞30 | ＜10.00 |
